AC-DC電源模塊300W

電源類型：便裝式電源模塊
規格型號：ZXA300L-220S18

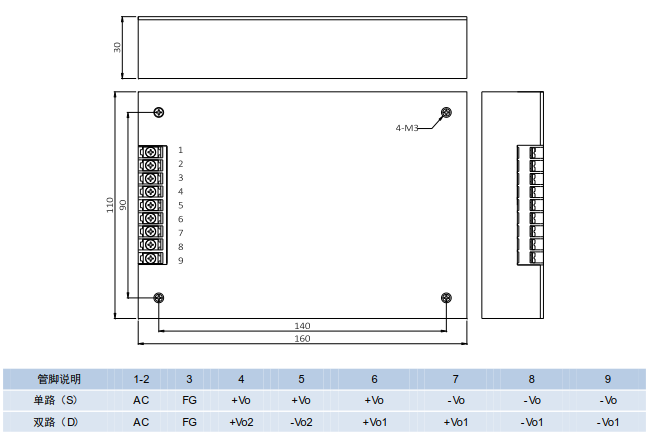

電源尺寸：160mmX110mmX30mm
輸入電壓：165-264VAC或200-375VDC
輸出電壓：12V，19V ,24V，28V，36V，48V，110V,220V
輸出功率：300W

產品詳細

產品特點
■寬輸入電壓范圍，單、雙路，三路輸出
■典型轉換效率84%
■200KHz工作頻率
■內置輸入濾波器
■尺寸:160*110*30（mm）

典型應用
■數字電路、軍工兵器
■工業控制、交通運輸
■電力裝置、無線通訊
■測量系統、艦船系統、科研實驗等

輸入特性	條件	最小	典型	最大	單位	備注
輸入電壓范圍	標稱220V	165	220	265	Vac
輸入電壓范圍	寬范圍輸入	90	220	265	Vac
輸入頻率		47	50	60	Hz

輸出特性	條件		最小	典型	最大	單位	備注
輸出電壓精度	Vo1,Vo2			±0.5%	±1.0%	Vonom
源效應	滿載，輸入低端～高端 Vo1,Vo2				±0.5%	Vonom	滿載
負載效應	標稱輸入電壓，20%～100%標稱負載	Vo1			±0.3%	Vonom
負載效應	標稱輸入電壓，20%～100%標稱負載	Vo2			±0.3%	Vonom
負載瞬態響應	25%負載階躍過沖幅度				±4.0%	Vonom
負載瞬態響應	過沖恢復時間				200	μS
啟動時間	輸入低端～高端				10	Ms
輸出紋波與噪聲	20MHz BW,滿載，標稱輸入電壓	Vo≤5V			75	mV	同軸電纜測試法峰峰值
		Vo≥24V			200
		其它			120
輸出短路保護	恒流型，自恢復
溫度系數	滿載，標稱輸入電壓				±0.02%	/℃

一般特性	條件		最小	典型	最大	單位	備注
隔離電壓	輸入、輸出之間		1500			Vac
	輸入與殼之間		1500
	輸出與殼之間		500
隔離電阻	輸入、輸出及外殼之間			200		MΩ
MTBF	MIL-HDBK-217(25℃)				600000	h
工作殼溫	自由空氣對流,不降額	工業級	-25		85	℃	滿載
		軍品級	-40		95	℃
		航天級	-55		105	℃
工作環境溫度	自由空氣對流,不降額	工業級	-25		55	℃	滿載
		軍品級	-40		70	℃
		航天級	-55		85	℃
存儲溫度		工業級	-40		105	℃
		軍品級	-50		125	℃
		航天級	-60		125	℃
管腳焊接溫度	每個管腳焊接時間小于10S			300		℃

產品型號	輸入電壓范圍(Vac)	輸入電壓范圍(Vdc)	標稱輸出電壓(Vdc)	標稱輸出電流(A)	輸出功率（W）	效率(%)
ZXA250L-220S12	165～265	200～375	12	20	250	88
ZXA250L-220S15			15	16.67	250	87
ZXA250L-220S18			18	13.89	250	88
ZXA250L-220S24			24	10.42	250	88
ZXA250L-220S28			28	8.93	250	87
ZXA300L-220S12			12	25.00	300	88
ZXA300L-220S15			15	20.00	300	88
ZXA300L-220S18			18	16.67	300	87
ZXA300L-220S24			24	12.5	300	88
ZXA300L-220S48			48	6.5	300	89
ZXA200L-220D0505			5/5	30/10	200	84
ZXA200L-220D1212			12/12	8.33/8.33	200	84
ZXA200L-220D1515			15/15	6.67/6.67	200	85
ZXA200L-220D1818			18/18	5.56/5.56	200	85
ZXA250L-220D1212			12/12	17/04	250	88
ZXA250L-220D1515			15/15	8.3/8.3	250	88
ZXA250L-220D1818			18/18	6.9/6.9	250	88
ZXA250L-220D2424			24/24	5.2/5.2	250	88
ZXA300L-220D2424			24/24	10/02	300	88
ZXA300L-220D2828			28/28	5.4/5.4	300	88
ZXA300L-220D4848			48/48	3.1/3.1	300	89
ZXA350L-220D1212			12/12	15/15	350	89
