AC-DC電源模塊5~25W
電源類型：引針式電源模塊
規格型號：ZAS25-12-N
電源尺寸：70mmx48mmx23.5mm
輸入電壓：85V-265VAC或120V-375VDC
輸出電壓：DC3.3V/05V/12V/15V/24V/28V/48V
輸出功率：5~25W
產品詳細
產品特點
■ 寬輸入電壓范圍，單雙路輸出
■典型轉換效率≥83%
■內置輸入濾波器

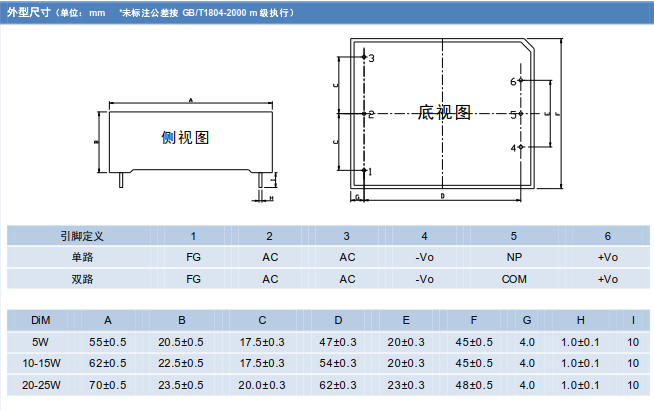

■尺寸：55*45*20.5（mm）
62*45*22.5（mm）
70*48*23.5（mm）
典型應用
■儀器儀表、工業控制
■自動化、遠程控制、電力裝置
| 輸入特性 | 條件 | 最小 | 典型 | 最大 | 單位 | 備注 |
| 輸入電壓范圍 | 標稱220V（N） | 165 | 220 | 265 | Vac | |
| 寬范圍輸入(W) | 85 | 220 | 265 | |||
| 輸入頻率 | 47 | 50 | 440 | Hz |
| 輸出特性 | 條件 | 最小 | 典型 | 最大 | 單位 | 備注 | |
| 輸出電壓精度 | Vo1 | ±0.5% | ±1.0% | Vonom | |||
| Vo2 | ±2.0% | ±3.0% | |||||
| 源效應 | 滿載，輸入低端～高端 | ±0.5% | Vonom | ||||
| 負載效應 | 標稱輸入電壓，20%～100%標稱負載 | ±0.5% | Vonom | ||||
| 啟動時間 | 輸入低端～高端 | 10 | Ms | ||||
| 輸出紋波與噪聲 | 20MHz BW,滿載，標稱輸入電壓 | Vo≤5V | 75 | mV | 同軸電纜測試法 峰-峰值 | ||
| Vo≥24V | 200 | ||||||
| 其它 | 120 | ||||||
| 輸出短路保護 | 截止型，自恢復 | ||||||
| 溫度系數 | 滿載，標稱輸入電壓 | ±0.03% | ℃ | ||||
| 一般特性 | 條件 | 最小 | 典型 | 最大 | 單位 | 備注 | |
| 效率 | 滿載，標稱輸入電壓 | 83% | |||||
| 隔離電壓 | 輸入、輸出之間 | 2500 | Vac | ||||
| 輸入與殼之間 | 2500 | ||||||
| 輸出與殼之間 | 500 | ||||||
| 隔離電阻 | 輸入、輸出及外殼之間 | 100 | MΩ | ||||
| MTBF | MIL-HDBK-217(25℃) | 600000 | H | ||||
| 工作殼溫 | 自由空氣對流 不降額 | 工業級 | -25 | +85 | ℃ | 滿載 | |
| 軍品級 | -40 | +95 | |||||
| 工作環境溫度 | 自由空氣對流 不降額 | 工業級 | -25 | +55 | ℃ | 滿載 | |
| 軍品級 | -40 | +70 | |||||
| 存儲溫度 | 工業級 | -40 | +105 | ℃ | |||
| 軍品級 | -50 | +125 | |||||
| 管腳焊接溫度 | 每個管腳焊接時間小于10S | 300 | ℃ | ||||
| 產品型號 | 輸入電壓范圍(Vac) | 輸入電壓范圍(Vdc) | 標稱輸出電壓(Vdc) | 標稱輸出電流(A) | 輸出功率（W） | 效率(%) |
| ZAS05-3.3-N | 165～265 | 200～375 | 3.3 | 1.52 | 5 | 73 |
| ZAS05-05-N | 5 | 1.00 | 5 | 80 | ||
| ZAS05-12-N | 12 | 0.42 | 5 | 83 | ||
| ZAS05-18-N | 18 | 0.28 | 5 | 83 | ||
| ZAS05-28-N | 28 | 0.18 | 5 | 75 | ||
| ZAS10-12-N | 12 | 0.83 | 10 | 83 | ||
| ZAS10-24-N | 24 | 0.42 | 10 | 82 | ||
| ZAS20-3.3-N | 3.3 | 6.06 | 20 | 73 | ||
| ZAS20-05-N | 5 | 4.00 | 20 | 75 | ||
| ZAS20-09-N | 9 | 2.22 | 20 | 80 | ||
| ZAS20-18-N | 18 | 1.11 | 20 | 78 | ||
| ZAS20-24-N | 24 | 0.83 | 20 | 81 | ||
| ZAS20-28-N | 28 | 0.71 | 20 | 83 | ||
| ZAS25-09-N | 9 | 2.78 | 25 | 80 | ||
| ZAS25-12-N | 12 | 2.08 | 25 | 83 | ||
| ZAS25-24-N | 24 | 1.04 | 25 | 80 | ||
| ZAS25-28-N | 28 | 0.89 | 25 | 82 | ||
| ZAS25-48-N | 48 | 0.52 | 25 | 83 | ||
| ZAD5-3.3-W | 85～265 | 120～375 | ±3.3 | ±0.76 | 5 | 78 |
| ZAD05-05-W | ±5 | ±0.5 | 5 | 81 | ||
| ZAD05-15-W | ±15 | ±0.17 | 5 | 80 | ||
| ZAD05-18-W | ±18 | ±0.14 | 5 | 82 | ||
| ZAD05-24-W | ±24 | ±0.10 | 5 | 83 | ||
| ZAD10-12-W | ±12 | ±0.42 | 10 | 83 | ||
| ZAD10-18-W | ±18 | ±0.28 | 10 | 81 | ||
| ZAD10-24-W | ±24 | ±0.21 | 10 | 83 | ||
| ZAD20-3.3-W | ±3.3 | ±3.03 | 20 | 83 | ||
| ZAD20-18-W | ±18 | ±0.56 | 20 | 80 | ||
| ZAD20-24-W | ±24 | ±0.42 | 20 | 82 | ||
| ZAD20-28-W | ±28 | ±0.36 | 20 | 83 | ||
| ZAD20-48-W | ±48 | ±0.21 | 20 | 78 | ||
| ZAD25-3.3-W | ±3.3 | ±3.79 | 25 | 83 | ||
| ZAD25-05-W | ±5 | ±2.5 | 25 | 73 | ||
| ZAD25-09-W | ±9 | ±1.39 | 25 | 80 | ||
| ZAD25-12-W | ±12 | ±1.04 | 25 | 82 | ||
| ZAD25-28-W | ±28 | ±0.45 | 25 | 73 | ||
| ZAD25-48-W | ±48 | ±0.26 | 25 | 75 |
