電源類型：全磚DC-DC模塊電源
規格型號：ZXD600Q-48S48
電源尺寸：116.84mmx61mmx12.7mm
輸入電壓：DC12V(9-18V)18V(9-36V)24V(18-36V)48V(36-72V)110V(66-170V)300V(200-400V)
輸出電壓：DC05V/12V/15V/19V/24V/28V/48V
輸出功率：300-700W
典型性能：金屬外殼、寬壓輸入、三路隔離輸出，輸出低紋波噪聲、高穩壓精度、長期短路保護自恢復、使用效率高，高隔離耐壓、輸入過流保護、過壓保護、便攜安裝
廣泛應用：工業自動化、通信、醫療、車載設備、新能源、鐵路信號、儀器儀表、電力系統、軍用設備、車船艦載、雷達、航空航天等領域
※2:1寬電壓輸入范圍
※輸出短路保護，長期自動恢復
※單路電壓輸出形式
※金屬外殼，六面金屬屏蔽
※典型效率：88%
※整機質保5年
※典型應用：鐵路機車、軍用車載、地鐵設備、通訊發射、程控交換、電池供電設備等
一，電氣性能參數：
| 項目 | 參數 | 條件或標準 | |||||
| 輸入 特性 | 最小值 | 額定值 | 最大值 | ||||
| 輸入電壓范圍（ Vdc） | 200 | 300 | 450 | ||||
| 輸 出 特 性 | 輸出電（Vdc） | VO | 23.76 | 24.00 | 24.24 | ||
| 輸出電流（A） | VO | -- | 6.25 | -- | |||
| 輸出噪 | ≤1%Vo | 20MHzBW | |||||
| 電壓精度 | ≤±1% Vo | ||||||
| 過流保護(A) | ＞110% | 額定輸入 | |||||
| 輸出短路保護 | 自恢復 | 額定輸入 | |||||
| 動態響應 | ＜200us | ||||||
| 溫度系數 | <+0.02%℃ | ||||||
| 工作頻率 | 300KHZ | ||||||
| 過溫保護 | 有 | 90℃降溫自恢復 | |||||
| 電壓調整率 | ＜+0.2% | ||||||
| 負載調整率 | ＜+0.5% | 10%～100%負載變化 | |||||
| 溫度變化率 | ＜+0.02% | ||||||
| 效率 | ≥87% | ||||||
| 工 作 環 境 | 工作殼溫 | -40℃～+70℃ | |||||
| 儲存溫度 | -55℃～+105℃ | ||||||
| 工作濕度 | 10%RH～90%RH | ||||||
| 儲存濕度 | 5%RH～95%RH | ||||||
| 抗震性 | 10～55HZ 5g | ||||||
| 安 全 性 能 | 隔離耐壓 | 1800Vdc、持續時間1min（漏電流≤5mA） | 輸入對輸出 | ||||
| 1800Vdc、持續時間1min（漏電流≤5mA） | 輸入對外殼 | ||||||
| 500Vdc、持續時間1min | 輸出對外殼 | ||||||
| 絕緣電阻 | ≥200MΩ | ||||||
| 其 它 | 外形尺寸( mm) | 139×88×27（具體見附圖） | |||||
| 冷卻方式 | 傳導散熱 | ||||||
| 安裝方式 | 接線端子 | ||||||
| 重量 | 0.62KG | ||||||
| MTBF: | 200000h | ||||||

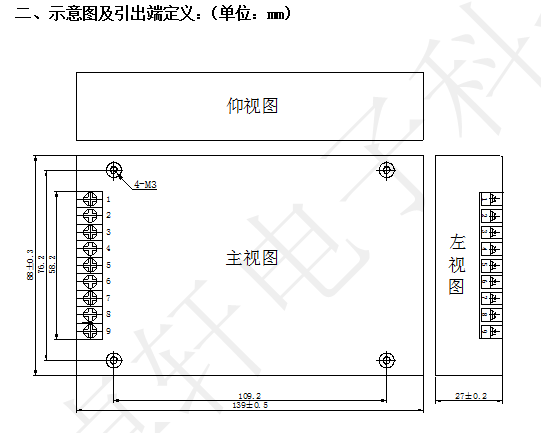

.png)
管腳定義：未注尺寸公差按GB/T1804
| 引腳 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 單路輸出 | +Vin | +Vin | -Vin | -Vin | REM | +Vo | +Vo | -Vo | -Vo |
