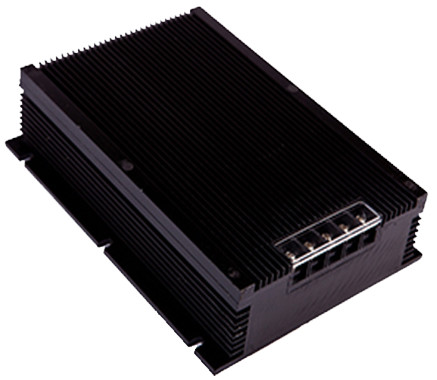

鐵路機車專用電源500W-6000W

電源類型：便裝式模塊電源
規格型號：ZXD1000S-48S48
電源尺寸：可選擇
輸入電壓：DC12V（9-18V)24V(18-36V)48V(36-72V)110V(66-170V)300V(200-400V)
輸出電壓：DC12V/15V/24V/28V/48V/110V/220V
輸出功率：500-6000W

產品詳細

產品特點
■寬輸入電壓范圍，多路輸出
■典型轉換效率92%
■300Hz工作頻率
■內置輸入濾波器
■尺寸:可選

典型應用
■地面通訊、遠洋通訊、軍用車載
■鐵路機車、程控交換
■工業控制、數字電路、便攜設備

輸入特性	條件	最小	典型	最大	單位	備注
輸入電壓范圍	標稱12V	9		18	Vdc
	標稱24V	18		36
	標稱48V	36		72
	標稱110V	80		180
	標稱220V	180		380
輸入頻率		200		300	Hz

輸出特性	條件		最小	典型	最大	單位	備注
輸出電壓精度	Vo1				±1.0%	Vonom
源效應	滿載，輸入低端～高端 Vo1				±0.3%	Vonom	滿載
負載效應	標稱輸入電壓，20%～100%標稱負載				±0.5%	Vonom
負載瞬態響應	25%負載階躍過沖幅度				±4.0%	Vonom
負載瞬態響應	過沖恢復時間				200	μS
啟動時間	輸入低端～高端				100	ms
輸出紋波與噪聲	20MHz BW,滿載，標稱輸入電壓	Vo≤5V			75	mV	同軸電纜測試法峰峰值
		Vo≥24V			200
		其它			120
輸出短路保護	恒流型，自恢復
溫度系數	滿載，標稱輸入電壓				±0.02%	/℃

一般特性	條件		最小	典型	最大	單位	備注
隔離電壓	輸入、輸出之間		1000			Vac
	輸入與殼之間		1000
	輸出與殼之間		1000
隔離電阻	輸入、輸出之間		1000		200	MΩ
MTBF	MIL-HDBK-217(25℃)				600000	h
工作殼溫	自由空氣對流,不降額	工業級	-25		85	℃	滿載
		軍品級	-40		95	℃
		航天級	-55		125	℃
工作環境溫度	自由空氣對流,不降額	工業級	-25		55	℃	滿載
		軍品級	-40		65	℃
		航天級	-55		85	℃
存儲溫度		工業級	-40		105	℃
		軍品級	-50		125	℃
		航天級	-60		125	℃
管腳焊接溫度	每個管腳焊接時間小于10S			300		℃

標稱輸入電壓（Vdc）		輸入電壓范圍（Vdc）	標稱輸出電壓（Vdc）	標稱輸出電流(A)	輸出功率（W）	外型尺寸
單路	12 24 48 110 220	9～18 18～36 36～72 80～180 180～380	5	75	375	260×138×90
			12	50	600	260×180×60
			24	50	1200	300×200×80
			48	25	1200	300×200×80
			110	10	1100	300×200×80
			5	200	1000	300×200×80
			12	100	1200	300×200×80
			24	120	2880	420×260×180
			28	100	2800	420×260×180
			12	200	2400	400×240×180
			24	200	4800	480×330×180
			48	100	4800	480×330×180
雙路	12 24 48 110 220	9～18 18～36 36～72 80～180 180～380	5/5	50/50	500	260×180×60
			12/12	25/25	600	260×180×60
			12/24	50/25	1200	300×200×80
			48/48	12/12	1150	300×200×80
			12/5	50/120	1200	300×200×80
			24/24	100/100	4800	480×330×180
