72VDC-DC轉換器

電源類型：車載dcdc轉換器
規格型號：ZXD300L-72S24
電源尺寸：160mmx110mmx30mm
輸入電壓：DC24V(20-45V)，DC48V(42-90V),DC72V(50-90V),DC96V(50-120V),DC144V(100V-200V),DC300V(200V-400V),DC600V(400V-800V)
輸出電壓：DC12V/13.8V/14V/24V/27.5V/28V/48V
輸出功率：300W

產品詳細

24V/300WDC-DC轉換器
◆高效率、高可靠性、長壽命設計
◆先進的拓撲和高轉換效率
◆六面金屬外殼封裝、輸入預充電路（＜2W）
◆端子出線、安裝方便
◆寬電壓輸入范圍
◆工作溫度-40～+85℃以及低待機功耗
◆1500V 隔離電壓、短路、過載，內部過熱保護自恢復
◆外形尺寸:160*110*30mm
此產品系列具有全球通用輸入電壓范圍、高可靠性、高效率、低功耗、安全隔離、抗干擾能力強等特點，尤其在電磁兼容方面表現優越，完全按照GB/T 24347-2009車載DC/DC變換器設計要求，低紋波噪聲，高功率密度，輸出短路、過流等多重保護功能。該產品適用于：

在軍工通信、電力、新能源、車船艦載、鐵路、混合動力汽車、工程機械車輛、純電動汽車等行廣泛應用。

輸出噪聲（mv）		＜1%Vo		20MHzBW
電壓精度		＜±1% Vo
過流保護(A)		＞110%		額定輸入
輸出短路保護		自恢復		額定輸入
工作頻率		300KHZ
動態響應		400us
溫度系數		<+0.2%℃
過溫保護		有		90℃降溫自恢復
電壓調整率		<+0.2%
負載調整率		<+0.5%		10%～100%負載變化
溫度變化率		<+0.02%
效率			≥88%
工作環境	工作溫度		-40℃～+85℃		軍工級（尾椎加J）
	工作溫度		-25℃～+55℃
	儲存溫度		-55℃～+105℃
	工作濕度		10%RH～90%RH
	儲存濕度		5%RH～95%RH
安全性能	隔離耐壓		1500Vdc、持續時間1min（漏電流≤5mA）		輸入對輸出
			1500Vdc、持續時間1min（漏電流≤5mA）		輸入對外殼
			500Vdc、持續時間1min		輸出對外殼
	絕緣電阻		≥200MΩ

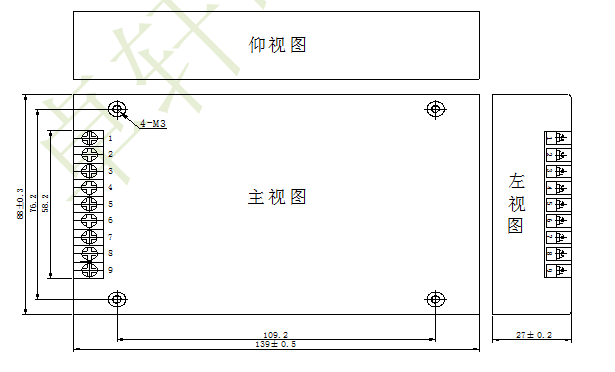

其它	外形尺寸( mm)		139×88×27（具體見附圖）
	冷卻方式		傳導散熱
	安裝方式		接線端子
	重量		0.3kg
抗震性	（隨機）頻率范圍：20~100Hz,+6dB/倍頻;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍頻X,Y,Z方向各15min
